鏡筒製作ご参考例

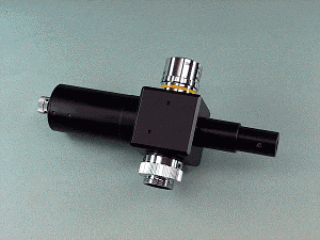

超長作動距離 リニーク式 干渉対物レンズ(無限遠)

          (同焦点距離:45mm)
                                                カタログ  カタログ


MODEL : MLM−10  (10×) 作動距離 W.D. 約20.3mm

MODEL : MLM−20  (20×) 作動距離 W.D. 約20.5mm

MODEL : MLM−50  (50×) 作動距離 W.D. 約13.8mm


                                               価格表 価格表

 ・高倍率でありながら高い解像力と長い
 作動距離を持つリニーク式干渉対物レ
 ンズ(無限遠)です。

・ワークの歪み、平行度、突出量、段差量
 、中心出しなど、人間の目では判断出
 来ない高精度な検査・観察を干渉縞に
 よって、出来るようになります。

・同軸落射照明のファイバー照明取付標
 準径はΦ5ですが、各種取付径に対応
 致します。

・画像処理を行いますと強度分布測定
 により段差の計測システムとして、ご使
 用出来ます。
・作動距離 (W.D.)

  本製品は作動距離を長くとる事が出来ますので、物体面に焦点を合わせたまま物体(ワーク)を
  出し入れする事が出来ます。  また、入り組んだ装置に容易に組み込みが出来ます。



・MLM-10 (10×)  作動距離 W.D. 約20.3mm

・MLM-20 (20×)  作動距離 W.D. 約20.5mm

・MLM-50 (50×)  作動距離 W.D. 約13.8mm


・ご使用例

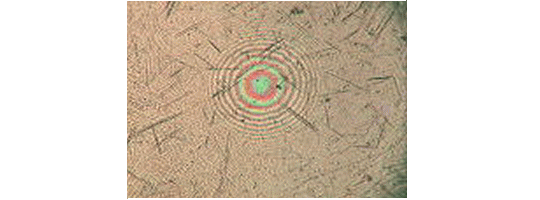

 ・ワーク名 : ピックアップレンズ (DVD、CD)

         ・レンズの先端を干渉縞で検査・観察が出来ます。
          干渉縞で、レンズの中心位置合わせが出来ます。

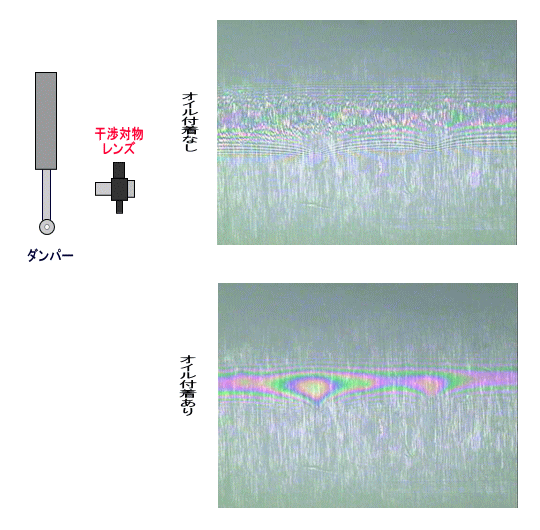

 ・ワーク名 : オイルダンパーシャフト

         ・シャフト部のオイル付着状態を干渉縞で検査・観察が出来ます。
          取り込んだ画像で画像処理を行いますとオイル付着あり・なしの検査システム
          として、ご使用出来ます。

                                         カラーカメラ画像

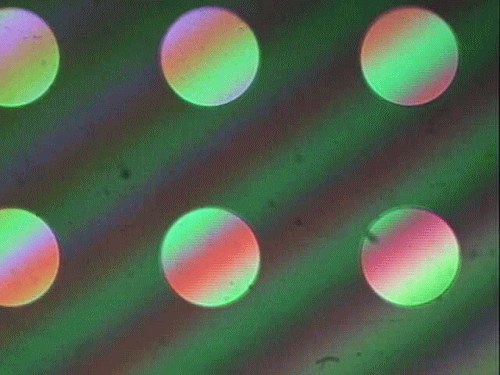

 ・ワーク名 : ガラスパネル

         ・ガラスパネルの印刷物の段差を干渉縞の色・本数で検査・観察が出来ます。
          取り込んだ画像で画像処理を行いますと強度分布測定により検査システム
          として、ご使用出来ます。

                                         カラーカメラ画像

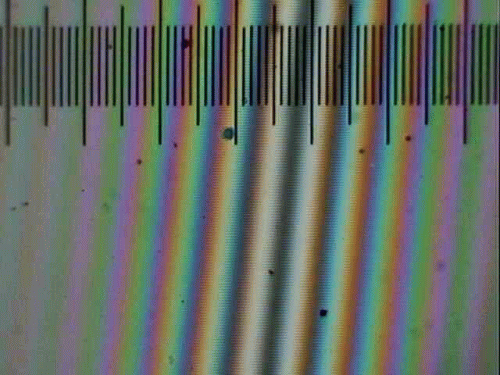

 ・ワーク名 : 対物ミクロメータ

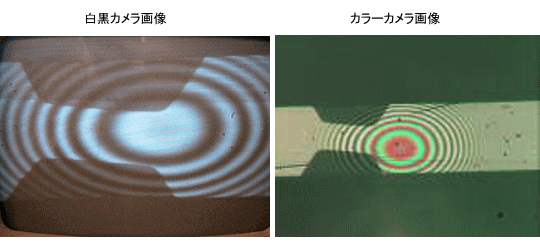

 ・ワーク名 : デジタルビデオヘッド

         ・干渉縞で、ヘッド先端部分の精密な突出量と中心出しが出来ます。
          また、カラーカメラの画像による色の判別で、高精度な検査が出来ます。

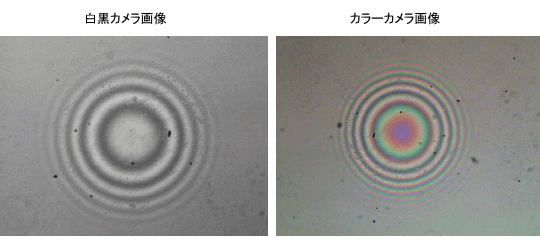

 ・ワーク名 : 鋼球

         ・干渉縞で、球体の精密な中心出しが出来ます。
          また、カラーカメラの画像による色の判別で、高精度な検査が出来ます。

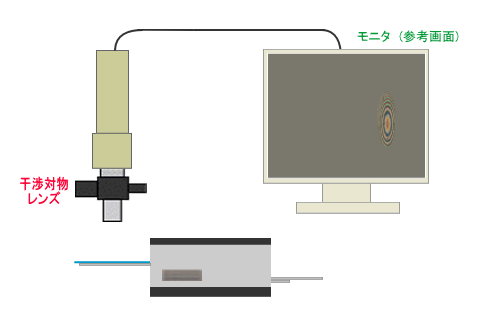

 ・ワーク名 : プリンタ ・ 送り装置の接触確認

         ・送り機構部分の接触具合が干渉縞で見えるので、検査・観察が出来ます。

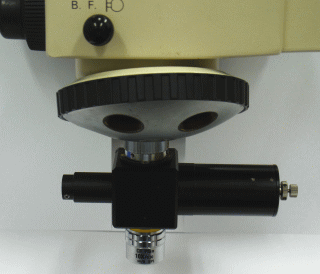

・取付使用例

・お客様がご使用しています各社メーカー
 製顕微鏡のレボルバに取付して頂きます
 とご使用出来ます。

 ご不明な点は、お問い合わせ下さい。

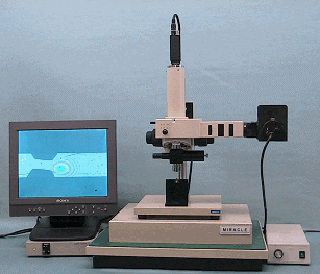

・システム例

超長作動距離 リニーク式システム


特長

・干渉縞による高精度な観察が可能。
・同軸落射照明のTV顕微鏡装置です。


◎除振台、X・Yステージ等製作致します。



・ワークの歪み、平行度、突出量、段差量、中心出しなど、人間の目では
 判断出来ない高精度な検査・観察を干渉縞によって出来るようになります。
 サンプルワークがございましたら、弊社にて調査致しました画像データを
 送付致しますので、お問い合わせ下さい。
 弊社はお客様からお預かりしたサンプルワークの機密保持を厳守致します。


・ご使用に合わせた鏡筒・装置も製作致しますので、ご不明な点がございましたら
 お気軽にお問い合わせ下さい。




製品のご紹介



CLICK! >>干渉対物顕微鏡

装置取付用の干渉対物顕微鏡をご用意しています。

   干渉対物顕微鏡 製品ページへ移動



CLICK! >>製品ページ

干渉縞をピエゾアクチュエータで制御が出来ます。


製品ページへ移動
