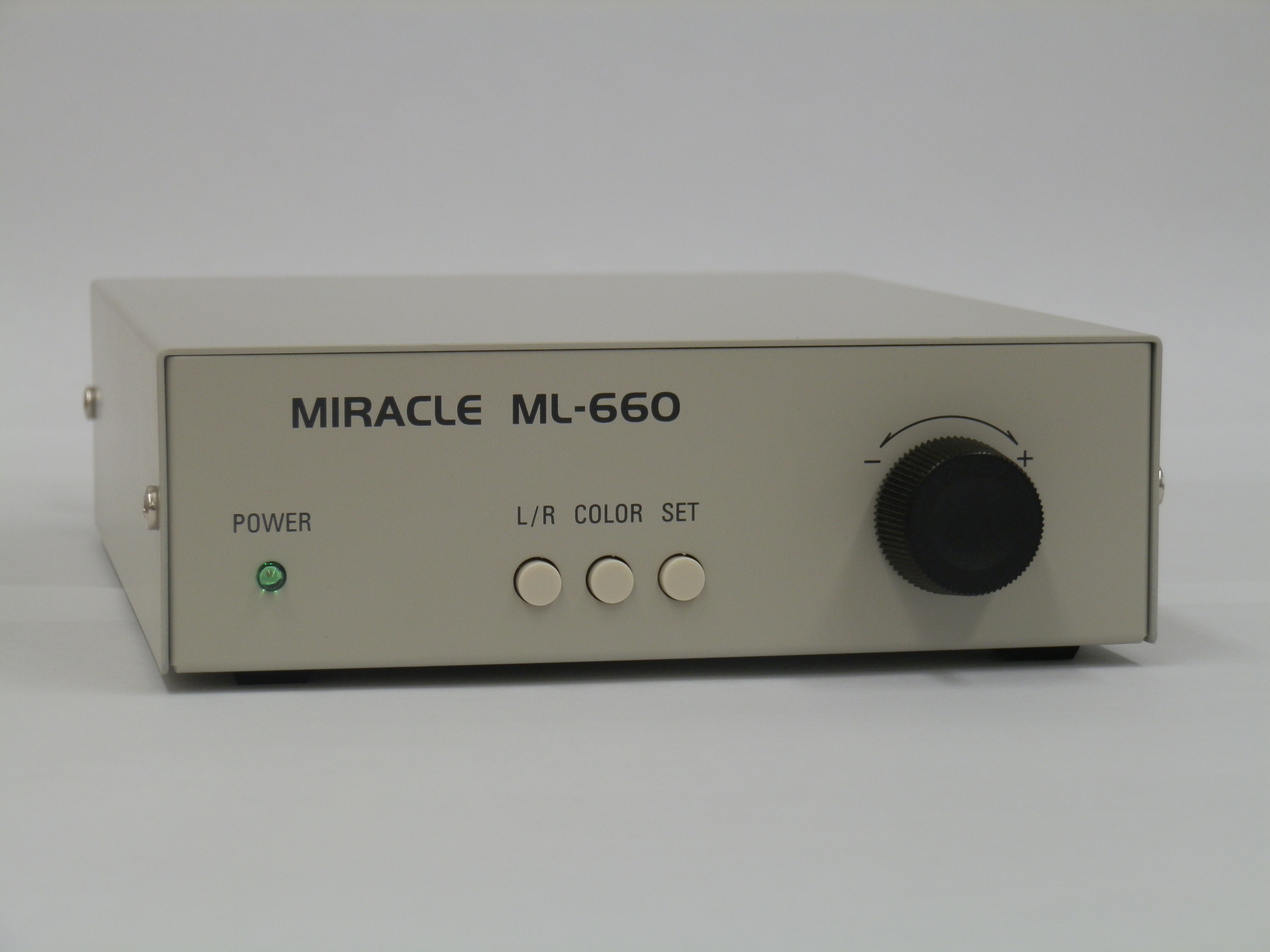

| 電子ライン発生器 MODEL : ＭＬ－６６０ＲＫ |
カタログ
 |
・ML-660RKは、CCDカメラの映像信号に
水平方向 ６本・垂直方向 ６本の電子ラ
インをスーパーインポーズする装置です。
本体価格￥93,000円(税別) |
特長
・NTSCのカラー信号をプログレシブ変換しています。
・プログレシブはラインの補完処理によりジャギを防止しています。
・画面の位置確認用にクロスラインをたて、よこ各６本挿入できます。
・ラインの設定はロータリーエンコーダの使用により微妙な移動が可能です。
・設定ラインの位置情報は内部にメモリーされています。
・カメラ用の電源を内蔵しています。
・カメラ用の電源は DC12V 300mAまで使用できます。
|
仕様
①映像入力
・2系統 - カメラケーブルコネクタ(ヒロセ HR10) / VIDEO IN(BNC)
・NTSC方式、1.0Vp-p, 75Ω
・カメラケーブルコネクタ(HR10)とVIDEO IN(BNC)の同時入力は不可
②映像出力
・2系統 - RGB OUT(高密度DSUB15) / VIDEO OUT(BNC)
・RGB OUT: VGA相当、 アナログ RGB 70Ω, HS VS LVTTL(負極性)
・VIDEO OUT: NTSC方式、1.0Vp-p, 75Ω
③カメラ電源出力
・DC12V, 300mA(MAX)
・カメラーケーブルコネクタ(HR10)経由
④電源
・Ac100V +/-10V, 50/60Hz, 4W
⑤仕様温度
・0 - 40℃, 20 - 90% RH
⑥外形寸法
・幅140mm × 高さ44mm × 奥行180mm
⑦質量
・1.1kg
⑧筐体色
・アイボリー (5Y-7/1近似)
|

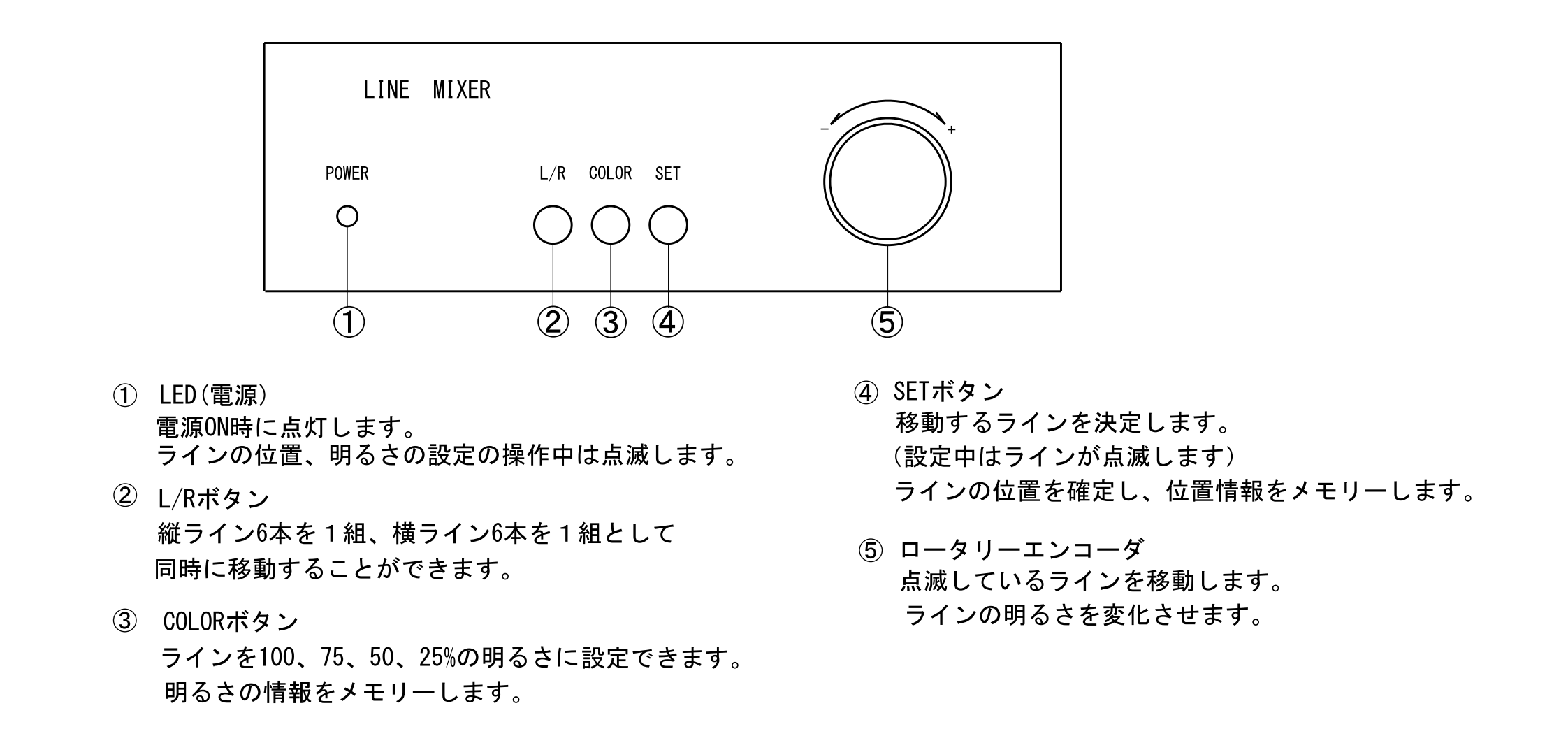

| 前面パネル構成 |
|

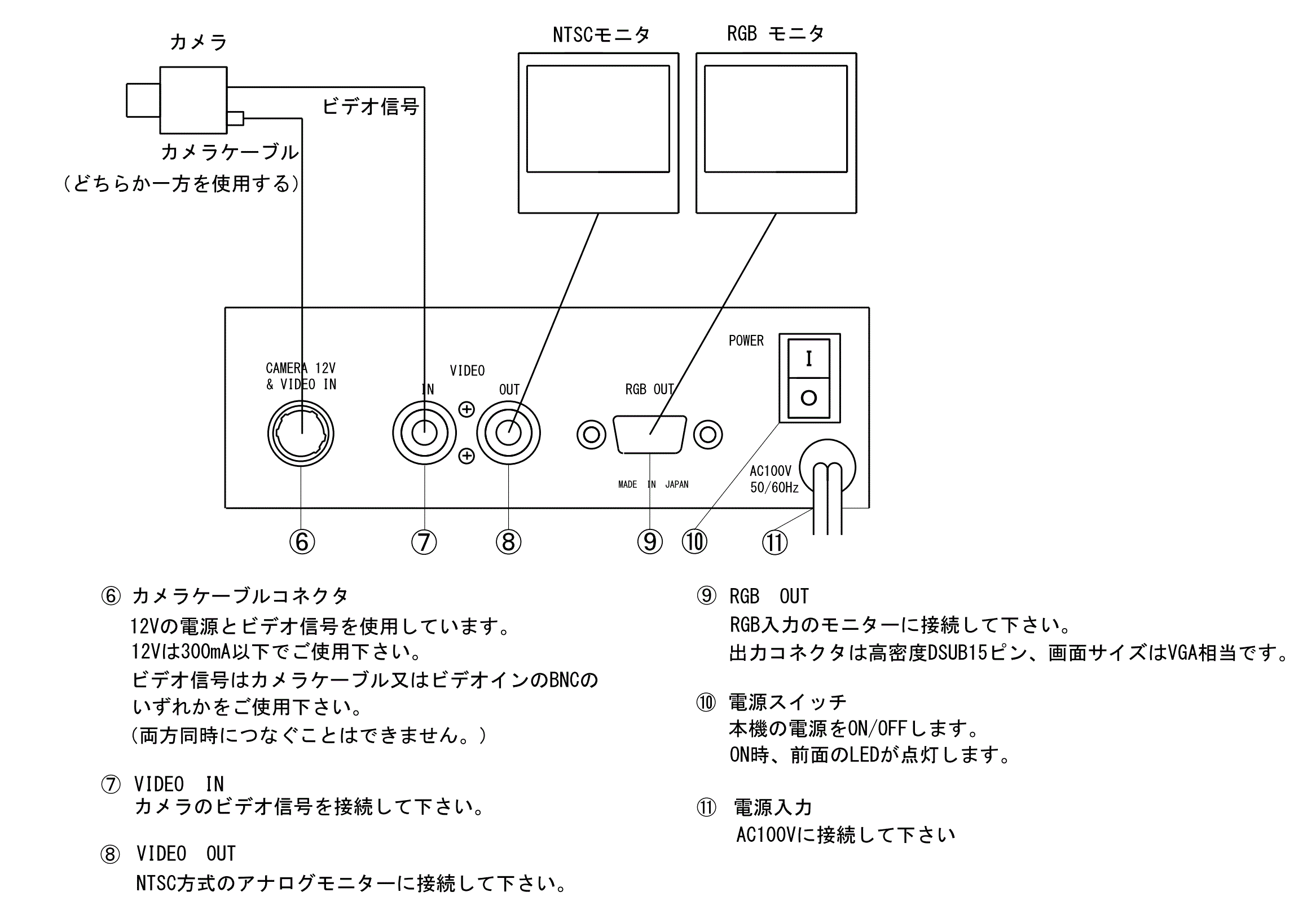

| 背面パネル構成 |
|
|
電子ライン発生器を接続しますと検査映像がPCに取り込めて、画像を保存出来ます！
|
|
